Sie stehen vor Ihrer Tür und wollen den Schließzylinder erneuern, aber ohne die richtigen Maße bestellen Sie blind. Ein zu kurzer Zylinder lässt sich nicht schließen, ein zu langer steht über und ist ein Sicherheitsrisiko. Mit fünf Messschritten haben Sie in unter zwei Minuten die exakten Maße. Diese Anleitung erklärt, wie Sie Außenmaß, Innenmaß und Gesamtlänge korrekt ablesen, welche Längen gängig sind und wann Sie zu Halbzylinder, Knaufzylinder oder Doppelzylinder greifen.
Welche Maße brauche ich beim Schließzylinder?

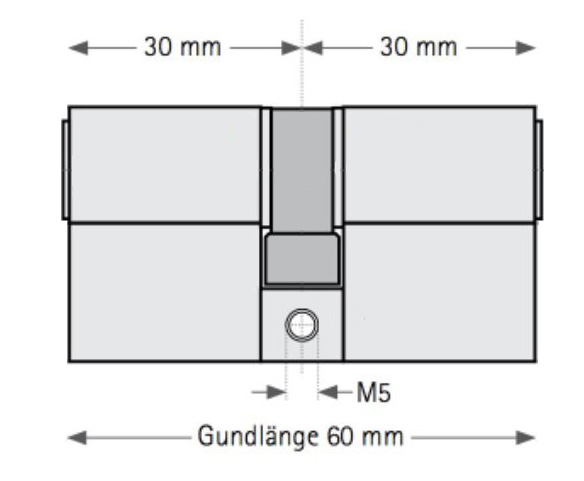

Profilzylinder werden nach DIN 18252 in zwei Werten angegeben: Außenmaß (a) und Innenmaß (i). Beide Werte zählen von der Mitte der Stulpschraube bis zur jeweiligen Außenkante des Zylinders. Die Stulpschraube hält den Zylinder im Einsteckschloss und sitzt im Bereich des Schließbarts in der Mitte des Zylinderkörpers.
Die Gesamtlänge ergibt sich aus a + i und entspricht der Bohrung im Türblatt zuzüglich Beschlag. Die Schreibweise ist konventionell außen/innen, also 30/35 heißt: 30 mm außen ab Schraubenmitte, 35 mm innen ab Schraubenmitte, Gesamtlänge 65 mm. Außen ist die Seite, auf der Sie mit dem Schlüssel von der Straße oder vom Flur kommen. Innen ist die geschützte Seite, also Wohnung, Büro oder Haus.
Die DIN 18252 schreibt für Profilzylinder die genormte Form mit 33 mm Bauhöhe und definiertem Querschnitt vor, damit jeder Zylinder in jedes normgerechte Einsteckschloss passt. Hersteller wie ABUS, BKS, DOM, IKON, KESO und WINKHAUS halten sich an diese Norm, sodass Sie ausschließlich die beiden Maße benötigen.
Schritt für Schritt: Schließzylinder ausmessen in 5 Schritten
Sie brauchen einen Zollstock oder ein Stahllineal, optional einen Bleistift für Notizen. Den Schlüssel können Sie steckenlassen, der Zylinder muss nicht ausgebaut werden.
Schritt 1: Stulpschraube finden

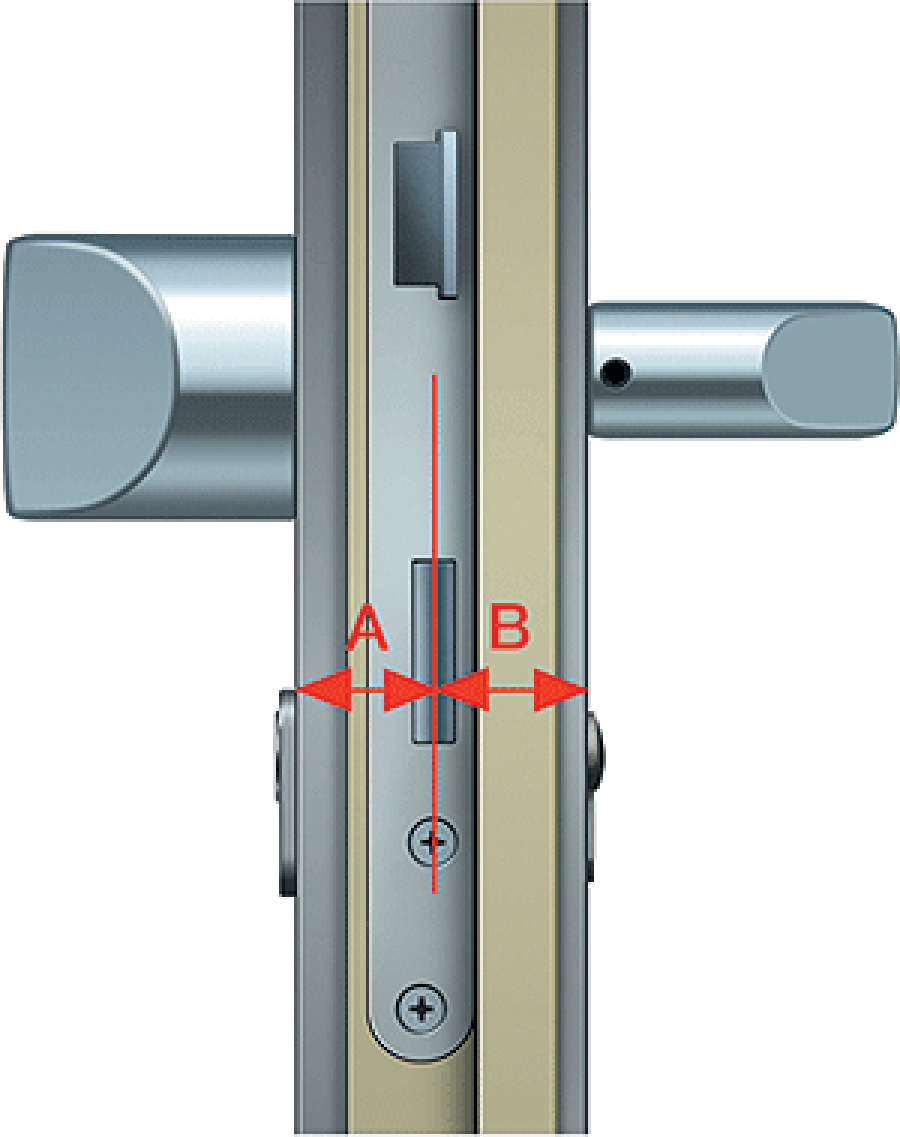

Öffnen Sie die Tür und betrachten Sie die schmale Türkante (die Stulpseite). Dort sitzt das Schlossblech mit Falle und Riegel. Etwa auf Höhe des Zylinders sehen Sie eine einzelne Schraube quer zum Schloss verlaufen. Das ist die Stulpschraube. Sie verläuft durch das Türblatt und greift in das Gewinde des Zylinders. Die Mitte dieser Schraube ist Ihr Bezugspunkt für alle weiteren Messungen.
\n\nSchritt 2: Außenmaß (a) ausmessen
Schließen Sie die Tür und stellen Sie sich auf die Außenseite. Legen Sie den Zollstock mittig auf die Stulpschraube und messen Sie waagerecht bis zur Außenkante des Zylinders (also dem Punkt, an dem der Zylinder aus dem Beschlag herausragt). Lesen Sie den Wert in Millimetern ab. Typische Werte sind 30, 35 oder 40 mm. Beschlag und Rosette zählen nicht mit, gemessen wird bis zur Stirnfläche des Zylinders.
Schritt 3: Innenmaß (i) ausmessen
Gehen Sie auf die Innenseite der Tür. Wieder vom Mittelpunkt der Stulpschraube aus messen Sie bis zur Stirnfläche des Zylinders auf der Innenseite. Auch hier zählt nur der Zylinder selbst, nicht der Beschlag. Notieren Sie den Wert. Bei symmetrischen Türen ist a oft gleich i, bei verstärkten Hauseingangstüren ist die Innenseite häufig länger.
Schritt 4: Schließbart-Position prüfen
Der Schließbart ist die kleine Nase, die beim Drehen des Schlüssels den Riegel bewegt. Bei einem symmetrischen Doppelzylinder sitzt der Schließbart mittig. Bei vielen modernen Zylindern ist er um wenige Millimeter versetzt, was unkritisch ist. Wichtig ist: Wenn Sie eine Tür mit Mehrfachverriegelung haben, achten Sie auf den vorgegebenen Schließbart-Typ Ihres Schlossherstellers. Im Zweifel halten Sie sich an die Standardbauform.
Schritt 5: Gesamtlänge notieren
Tragen Sie die beiden Werte in der Reihenfolge außen/innen ein, zum Beispiel 35/40. Die Gesamtlänge (75 mm im Beispiel) brauchen Sie nicht extra angeben, sie ergibt sich automatisch. Geben Sie diese Maße im Konfigurator ein und Sie erhalten direkt eine Liste passender Zylinder mit Live-Preis.
Welche Schließzylinder-Längen sind gängig?
Die häufigsten Standardgrößen für Wohnungs- und Innentüren sind 30/30, 30/35, 35/35 und 35/40. Für Hauseingangstüren mit Verstärkungsblech sind oft 40/45, 40/50 oder 45/50 nötig. Bei Türen mit RC2- oder RC3-Beschlag werden zusätzliche Millimeter durch den Beschlag selbst aufgebracht, sodass auch 30/45 oder 35/55 vorkommen.
| Türtyp | Türstärke | Übliche Maße (außen/innen) |
|---|---|---|
| Innentür Wohnung | 40 mm | 30/30, 30/35 |
| Wohnungseingang Mehrfamilienhaus | 45 bis 55 mm | 30/35, 35/35, 35/40 |
| Hauseingang Einfamilienhaus | 55 bis 70 mm | 35/40, 40/45, 40/50 |
| Hauseingang mit RC2-Beschlag | 60 bis 75 mm | 35/50, 40/55, 45/55 |
| Gewerbe- oder Brandschutztür | 65 bis 80 mm | 40/55, 45/60 |
Wählen Sie den Zylinder nie kürzer als die gemessene Länge. Es ist besser, den Zylinder einen Millimeter länger zu nehmen als zu kurz, denn ein bündig schließender oder leicht überstehender Zylinder ist normal. Mehr als 3 mm Überstand sind allerdings sicherheitskritisch (siehe Mess-Fehler).
Halbzylinder, Knaufzylinder oder Doppelzylinder?
Die Wahl des Zylindertyps richtet sich danach, wie die Tür bedient wird und ob sie auch ohne Schlüssel zu öffnen sein soll.
- Doppelzylinder: Schlüssel von beiden Seiten. Standard für Wohnungs- und Hauseingangstüren. Sie können mit dem Schlüssel von außen und von innen ab- und aufschließen. Wenn der Schlüssel innen steckt, kann eine Not- und Gefahrenfunktion sinnvoll sein, damit auch von außen aufgeschlossen werden kann.
- Knaufzylinder: Außen Schlüssel, innen ein Drehknauf. Verwendet bei Hauseingangstüren, wenn der Bewohner innen schnell und ohne Schlüsselsuche öffnen will. Auch sinnvoll für Türen mit Sicherheitsbeschlag, bei denen der Knauf vor Ziehversuchen geschützt ist.
- Halbzylinder: Nur eine Schließseite. Für Garagen-, Keller- oder Nebeneingangstüren, die nur von einer Seite verschlossen werden. Auch bei Briefkästen, Schranktüren oder Schaltschränken üblich.
Bei Knaufzylindern messen Sie das Außenmaß wie beim Doppelzylinder. Das Innenmaß bezieht sich auf den Knauf, das genormte Knaufmaß beträgt meist 30 oder 35 mm. Bei Halbzylindern entfällt eine Seite, dort wird das vorhandene Maß als Außenmaß angegeben und die andere Seite ist 10 mm (Standardabschluss).
Häufige Fehler beim Ausmessen
- Falscher Bezugspunkt: Gemessen wird ab der Mitte der Stulpschraube, nicht ab der Türkante und nicht ab dem Beschlag. Wer von der Türkante misst, addiert die halbe Türstärke fälschlich zum Außenmaß und bekommt einen zu langen Zylinder.
- Beschlag mitgemessen: Rosette und Schutzbeschlag sind separat, der Zylinder endet an der Stirnfläche. Wer den Beschlag mitmisst, bestellt zu lang.
- Zu kurz bestellt: Steht der Zylinder mehr als 3 mm zurück, kann er nicht sauber von der Schließnase erreicht werden. Im schlimmsten Fall schließt die Tür gar nicht.
- Zu lang bestellt: Mehr als 3 mm Überstand auf der Außenseite ist ein Einbruchrisiko, weil der Zylinder mit einer Zange gegriffen und abgebrochen werden kann. Sicherheitsbeschläge nach DIN 18257 verdecken bis zu 3 mm.
- Außen und innen verwechselt: Außen ist die ungeschützte Seite. Bei der Bestellung steht Außenmaß immer vorne. 30/40 ist nicht dasselbe wie 40/30.
Was ist bei extra dicken Türen zu beachten?
Hauseingangstüren mit Verstärkungsblech, RC2- oder RC3-Türen und Brandschutztüren sind oft 70 bis 85 mm dick. Hier reichen Standardlängen wie 30/30 nicht. Messen Sie ohne Annahmen, das Außenmaß kann bei 40 mm liegen und das Innenmaß bei 55 mm. Bei RC2/RC3-Türen ist zusätzlich der Schutzbeschlag dicker, was weitere Millimeter ausmacht. Ein zu kurzer Sicherheitszylinder hebelt den ganzen Sicherheitsstandard aus.
Wenn Sie eine Bohrschutz- oder Ziehschutz-Variante wünschen, muss der Hersteller den passenden Zylinder mit den gemessenen Werten konfigurieren. Bei einer Schließanlage mit mehreren Türen messen Sie jede Tür einzeln und vermerken die Werte, da auch innerhalb eines Hauses unterschiedliche Maße vorkommen.
Häufige Fragen zum Ausmessen
Muss ich den Zylinder ausbauen, um ihn zu messen?
Nein. Sie messen den eingebauten Zylinder einfach mit dem Zollstock ab. Der Ausbau ist nur sinnvoll, wenn Sie unsicher sind oder die Stulpschraube nicht zugänglich ist.
Was passiert, wenn der neue Zylinder 1 mm zu lang ist?
Bis 3 mm Überstand ist normal und in der Regel unkritisch. Der Beschlag verdeckt diesen Bereich. Erst ab mehr als 3 mm Überstand auf der Außenseite ist der Zylinder angreifbar und sollte ersetzt werden.
Kann ich die Gesamtlänge des Zylinders einfach an der Tür ablesen?
Sie können die Gesamtlänge messen, indem Sie von einer Zylinder-Außenkante zur anderen messen. Sie brauchen aber zusätzlich die Aufteilung in außen/innen, weil sonst der Schließbart nicht an der richtigen Stelle sitzt.
Wo finde ich das Maß auf dem alten Zylinder?
Viele Hersteller prägen das Maß auf den Zylinderkörper, oft auf die Seite oder den Bart. Wenn Sie zum Beispiel „30/35“ eingestanzt sehen, haben Sie die Werte bereits. Bei älteren oder fremdgefertigten Zylindern ist dieser Aufdruck oft nicht vorhanden, dann gehen Sie nach Anleitung vor.
Brauche ich für eine Schließanlage je Tür ein eigenes Maß?
Ja. Auch in einem Haus haben Wohnungstür, Hauseingangstür und Kellertür meist unterschiedliche Maße. Messen Sie jede Tür einzeln und ordnen Sie das Maß der jeweiligen Türbezeichnung zu (Haustür, EG-Wohnung, OG-Wohnung, Keller).
Was ist der Unterschied zwischen Profilzylinder und Rundzylinder?
Der Profilzylinder nach DIN 18252 ist die in Deutschland übliche Bauform mit dem typischen Profilquerschnitt. Rundzylinder sind im Möbelbau oder bei Schweizer und österreichischen Schließsystemen verbreitet und nicht mit den hier beschriebenen Maßen zu vergleichen.
Was tun, wenn ich gar keinen Zylinder mehr habe?
Messen Sie die Türstärke und die Beschlagstärke beidseitig. Die Bohrung im Türblatt liegt zentral und die Stulpschraube sitzt auf gleicher Höhe. Außenmaß ist halbe Türstärke plus außerer Beschlag, Innenmaß ist halbe Türstärke plus innerer Beschlag. Bei Hauseingangstüren empfehlen wir, das Maß durch einen Fachbetrieb bestätigen zu lassen.
